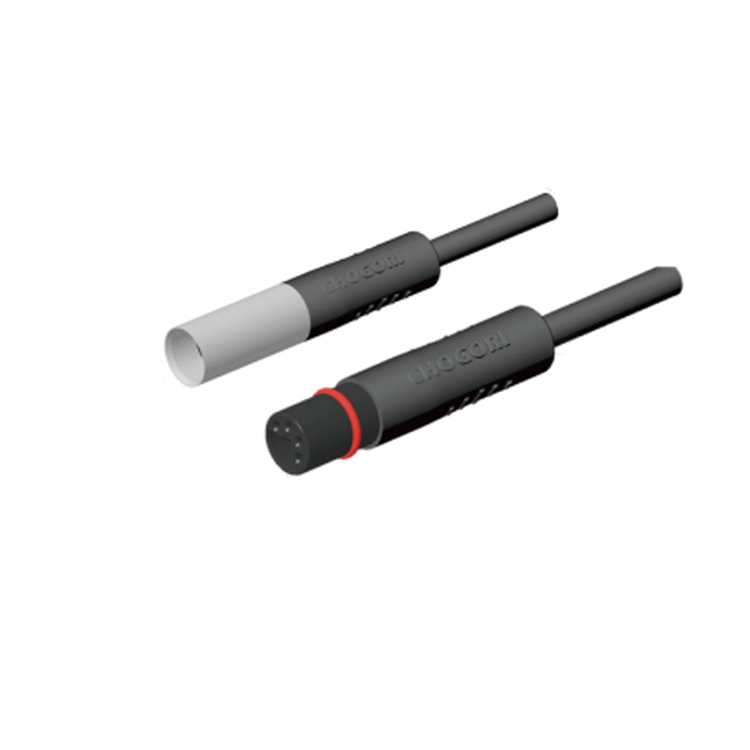

Pico B 2-3 Pin (2A)

Pico-B 2~3 Pin 电单连接器为线对线信号连接方案,提供 2Pin/3Pin 两种规格。额定电压48V AC / 60V DC,额定电流2A

优点
・4.5mm 超小型化设计,适配极致紧凑空间
・IP67 高防护,应对户外恶劣环境
・快速锁紧结构,操作便捷
・防呆设计,杜绝插错风险
・强化密封结构,防水性能更稳定
・材料符合 RoHS 和 REACH 环保要求

规格参数 行业痛点 产品定位 产品特性 应用范围 FAQ 相关产品

规格参数

机械寿命:100 Cycles

额定电压:48V AC / 60V DC

工作温度:-25°C to 80°C

接线方式:Solder

额定电流:2A

防护等级:IP67

接线范围:28AWG / 0.08mm²

耐电压:500V AC

盐雾:5% Nacl, 48H


绝燃电阻:10MΩ at DC 500V

阻燃等级:UL94 V-0 (Plastic Material)

行业痛点

用户在使用现有小型信号连接器方案时,普遍面临体积与防护不可兼得、高振动场景连接松动、防呆设计缺失导致插错、安装空间极度受限、户外恶劣环境防水失效、焊接操作不便等痛点。

乔合里 Pico-B 2~3 Pin 连接器,通过超小型化 4.5mm 外径设计、IP67 高防护、快速锁紧、防呆防插错、强化密封,彻底终结传统方案的痛点:极致小巧适配微型设备,高防护应对户外恶劣环境,防呆设计避免安装失误,抗振结构保障振动场景稳定连接,为微型信号传输提供高可靠解决方案。

产品定位

Pico-B 2~3 Pin 连接器是乔合里专为电动自行车、微型传感器、IoT 设备、小型工业设备、车载微型系统等场景打造的超小型高性能信号连接器,具备4.5mm 极致外径、IP67 防水、快速锁紧、防呆防插错、强化密封、抗振防脱等核心特性,解决行业客户在微型信号连接中「空间不足、防护不足、易插错、振动易松、安装不便」的核心痛点,为微型设备的信号传输提供高可靠、省空间的一站式解决方案。

产品特性

1. 4.5mm 超小型化设计
功能:极致紧凑结构,外径仅 4.5mm,提供 2Pin/3Pin 信号连接
优点:体积远小于同类小型连接器,完美适配空间极度受限场景
客户价值:大幅提升设备内部空间利用率,助力终端产品小型化、轻量化,提升产品竞争力

2. IP67 高防护 + 强化密封结构
功能:强化密封设计,实现 IP67 防水防尘,特殊密封圈提升密封强度
优点:防水性能稳定持久,可应对户外淋雨、车载涉水、工业粉尘等恶劣环境
客户价值:降低环境导致的连接失效、进水故障概率,减少售后维护成本,提升产品口碑

3. 快速锁紧结构
功能:无需工具,单手即可完成插拔锁止
优点:操作直观高效
客户价值:大幅提升现场施工效率

4. 防呆防插错设计
功能:接触面 Poka-yoke 防呆结构 + 插入指示标识
优点:从结构上彻底杜绝插反、插错问题,安装零失误
客户价值:降低产线安装失误率,提升产品良率,减少售后返工成本

5. 高抗振稳定连接
功能:优化锁紧与接触结构,强化抗振动性能
优点:抗振性能远超行业同类产品,颠簸振动场景下不松动、不脱落
客户价值:保障电动自行车、车载等振动场景下信号传输稳定,提升产品可靠性

6. 环保合规全场景适配
功能:材料符合 RoHS、REACH 环保标准,-25℃~85℃宽温域运行
优点:适配多行业场景使用
客户价值:一款产品覆盖多场景需求,降低选型与备货成本,助力产品出口全球

应用范围

● 电动自行车 / 电助力车(车灯、传感器、控制器)
● 微型传感器 / IoT 设备
● 小型工业自动化设备
● 车载微型系统

FAQ

Q

乔合里哪些产品适用于便携式储能?

A
便携式储能设备对连接器的小型化、轻量化、快速插拔和安全防护有严格要求,乔合里推荐型号包括 BangaX100 系列 2+8 芯(100A+5A)、Bourbon80 系列 2+8 芯(90A+5A)等。这些连接器采用电源 + 信号混合集成设计,在紧凑的体积内同时实现大电流供电与设备通信;具备防呆、防反插和 IPX7的防护等级,适配户外电源、便携储能箱的充电与放电接口,满足露营、应急供电等场景的便捷使用需求。
Q

乔合里哪些产品适用于工商储能?

A
工商储能场景的连接器需要承载大电流、高功率传输,并具备高可靠性与安全冗余设计,乔合里的 CPL 系列是理想选择。该系列产品覆盖 100~300A 电流范围,专为工商业储能柜、大型储能电站的电池簇与 PCS(储能变流器)之间的连接设计,采用高载流接触件与强化绝缘结构,支持长期高功率充放电;同时具备 IP67 防护等级和防电弧设计,可应对复杂的工商业应用环境,保障系统安全稳定运行。
Q

乔合里哪些产品适用于家庭储能?

A
家庭储能场景对连接器的安全性、多信号集成和安装便捷性有较高要求,乔合里按功能分为两大系列:
1. 电源连接类:FC31 系列 3+14 芯(70A+3A)、Large 系列 2+13 芯(20A+5A)等,支持电池簇之间的大电流供电传输,具备防误插、防拉脱设计,保障户用储能系统的安全稳定运行;
2. 信号传输类:Mini 系列 6 芯(2A)、RJ45 系列和 USB 系列等,可实现电池管理系统(BMS)数据采集、系统监控与通信交互,支持设备状态实时监测与远程管理,适配户用储能柜、小型储能电站的应用需求。
Q

乔合里哪些产品适用于太阳能追踪系统?

A
太阳能追踪系统长期暴露在户外,连接器需具备优异的耐候性、抗振动性能和稳定的电气连接能力。乔合里推荐产品包括 Standard 系列 2~8 芯(5~10A)、Middle 系列 2~4 芯(15~20A)等。这些连接器采用防松锁扣结构与耐老化密封材料,可抵御强风振动、高低温变化和雨水侵蚀,保障光伏组件与控制系统之间的可靠供电与信号传输,适配单轴 / 双轴追踪支架的布线需求。
Q

乔合里哪些产品适用于IoT物联网?

A
物联网场景的连接器需要兼顾小型化、多信号集成、低功耗和高稳定性,乔合里的多款产品可适配不同终端需求。推荐型号包括 Mini 系列 7 芯(2A)、Standard 系列 8/12 芯(5A/2A)、Middle 系列 10 芯(5A)、Large 系列 24 芯(5A)和 M12 系列 8 芯(2A)等。这些连接器支持多通道信号的传输,能同时满足传感器数据采集、设备控制与通信传输需求;大部分型号具备 IP67的防护等级,可应对户外网关、智能表计等恶劣使用环境,广泛应用于智慧城市、智能家居、工业物联网等场景。
