当前类别产品名称

FC09

FC09浮动系列电池面板连接器，2+5pin设计，载流40A~60A，支持正反插，插拔寿命超5000次，适用于共享出行、换电等高频插拔场景，实现车端与电池之间的功率与信号一体化连接。

优点：
● 公端浮动
● 母端IPXXB 防护等级
● 支持180°盲插
● 公端尾部包胶，尾部可防水
● 材料符合RoHS和REACH环保要求
下载图册 解决方案 在线询盘 立即购买

规格参数 行业痛点 产品特性 应用范围 合作案例 FAQ 相关产品

规格参数

机械寿命：5,000 次

额定电压：72V  DC

工作温度: -40°C  to 105°C

接线方式：压接(电源)+焊接(信号)/ 插头；
压接/ 插座

额定电流：40A+5A

防护等级：IPX5互配 ; IPX7 插座单边

接线范围：电源 10AWG/Max, 信号 20AWG/Max

耐电压：1,500V AC

盐雾：5% Nacl, 48H


绝缘电阻：100MΩ at DC 500V

阻燃等级：UL94V-0

行业痛点

在共享出行与换电等高频场景中，连接器需承受频繁插拔，并确保车端、电池端与换电柜之间顺畅切换，同时适应户外复杂环境。传统产品普遍存在寿命不足、对接不便及防护性能有限等问题，难以满足高效率与高可靠性的需求。Chogori FC09浮动连接器系列可有效解决这些挑战。


技术规格

FC09浮动系列电池面板连接器，直插式，2+5pin设计，额定电流40A~60A，额定电压72V DC，温度范围-40℃~105℃，电池端单边IPX7防水，公母互配后IPX5。支持正反插，插拔寿命超5000次，电源线最大可选8AWG，信号线可选20-22AWG,实现车端与电池之间的功率与信号一体化连接。

产品特性

● 浮动结构设计： 公端浮动结构可自动补偿对接偏差，增强抗震性能，机械寿命5000次。
● 正反双向盲插： 无需对位，一插即合，显著提升操作效率。
● 全气候适应性： 工作温度-40℃~105℃，最高防护IPX7。
● 直插直拔： 无需解锁动作，简化操作流程，适配高频换电场景。

应用范围

FC09适用于ToC个人用户日常充放电，也服务于ToB共享换电及机器人自换电等场景，覆盖中国并拓展至北美、东亚、东南亚、非洲及南美等全球市场，为电动出行提供高功率、高安全的连接解决方案。

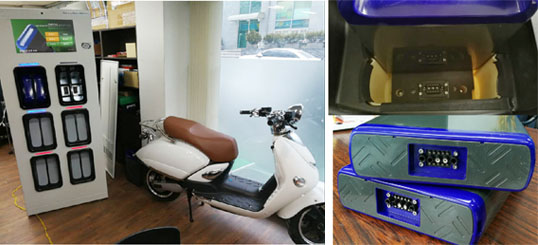

合作案列





FAQ

Q

样品是否免费？申请样品的流程和周期是怎样的？

A
乔合里支持潜在客户的免费样品申请（需通过销售或技术支持审核）。流程：联系销售提出索取需求→填写产品型号/参数→提供受理项目或者询价资料→通过审核寄出样件。一般样品寄出周期2至7个工作日，视样件型号库存储备情况。
Q

最小起订量（MOQ）是多少？首次试产能否支持小批量购买？

A
乔合里作为制造商具备规模化生产能力，MOQ依据不同系列和定制情况灵活处理。多数标准型号支持较小试产批次（样品可免费或少量付费索取），特殊定制件可沟通最小起订量，建议直接联系销售结合排产协调。
Q

出口欧洲需要CE和RoHS，有没有REACH SVHC检测报告？

A
乔合里产品材料符合RoHS和REACH环保要求，产品在欧洲可以无障碍销售使用。需要REACH SVHC检测报告的客户请联系销售或技术支持索取。
Q

乔合里连接器有没有通过UL1977或UL2238认证？认证证书能否提供？

A
乔合里部分产品具备UL认证证书，包括UL1977、UL2238等标准。公司积极导入IATF16949质量管理体系，质量管理标准严格。具体型号的认证详情及证书，可联系销售获取。
Q

大电流连接器外壳发热严重甚至烫手，是否属于正常现象？如何处理？

A
大电流连接器在额定负载下会有一定温升，但不应达到烫手程度。发热严重的常见原因：实际工作电流超过额定电流、接触电阻过大、端子压接不良或线径过细、内部端子/触点松动氧化。解决：立即停机，测量接触电阻是否超出规格范围、检查端子压接点是否松动或氧化。建议更换问题组件，降低负载或重新压接线缆。
