在 IoT 设备、LED 照明系统及工业自动化设备中，电源与信号线路通常需要同时接入。采用独立连接器可能增加接口数量、布线复杂度及设备内部空间占用，也会提高装配与维护过程中的操作成本。此外，户外及工业现场可能存在粉尘、潮湿和温度变化等环境因素，对连接器的防护能力、安装方式及工作温度范围提出了更高要求。设备运行过程中，连接部位还需要具备可靠的机械锁定结构，以降低意外松脱的风险。

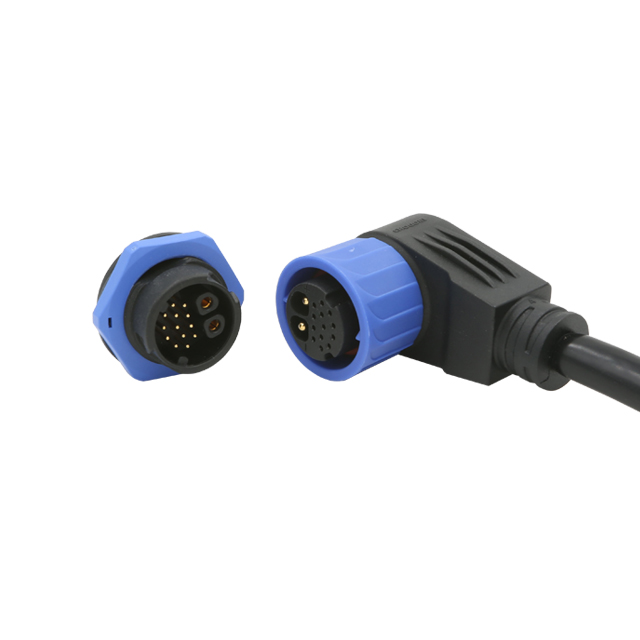

Large 2+13 Pin 电源信号混合连接器采用 2+13 Pin 触点配置，支持电源与信号集成传输，额定电压为 300V，额定电流为 20A+5A。其配对状态下达到 IP67 防护等级，并采用自锁结构，结合 90° 插头与插座配置，为设备提供兼顾电气连接、环境防护及安装布局的解决方案。产品工作温度范围为 -40℃ 至 +105℃，插拔寿命为 500 次，可用于 IoT、LED 及工业自动化设备的电源与信号连接设计。

Large 2+13 Pin 是一款集成电源与信号传输、具备 IP67 配对防护能力的混合连接器产品，具备 300V 额定电压、20A+5A 额定电流、自锁结构、90° 插头与插座配置及 -40℃ 至 +105℃ 工作温度范围等核心参数与特性，可支撑 IoT、LED 照明及工业自动化设备制造商，解决有限安装空间、复杂布线及工业环境下电源与信号一体化连接的需求。

1.电源与信号混合传输

Large 2+13 Pin 采用 2+13 Pin 触点配置，支持电源与信号混合传输，额定电压为 300V，额定电流为 20A+5A。与分别设置电源和信号接口的设计相比，该混合连接方案可整合不同类型的连接需求，帮助设备制造商简化接口布局，减少连接点的布置需求，为 IoT 终端、LED 照明设备及工业自动化系统提供集成化连接选择。

2.IP67 防护与宽温域运行

该电源信号混合连接器在配对状态下达到 IP67 防护等级，工作温度范围为 -40℃ 至 +105℃。与仅适用于较温和环境的连接方案相比，其防护等级与宽温域规格为户外设备及工业现场应用提供了明确的环境适应性依据，有助于工程师根据实际温度、粉尘及涉水条件评估连接方案。具体应用仍需结合整机防护设计及现场环境要求进行验证。

3.自锁结构与 90° 安装设计

Large 2+13 Pin 配备自锁结构，并提供 90° 插头与插座配置，插拔寿命为 500 次。自锁设计为连接部位提供机械锁定方式，90° 结构则为不同设备布局提供安装选择。对于空间受限或需要规划线缆走向的设备，相关结构有助于优化接口布置与装配操作。
