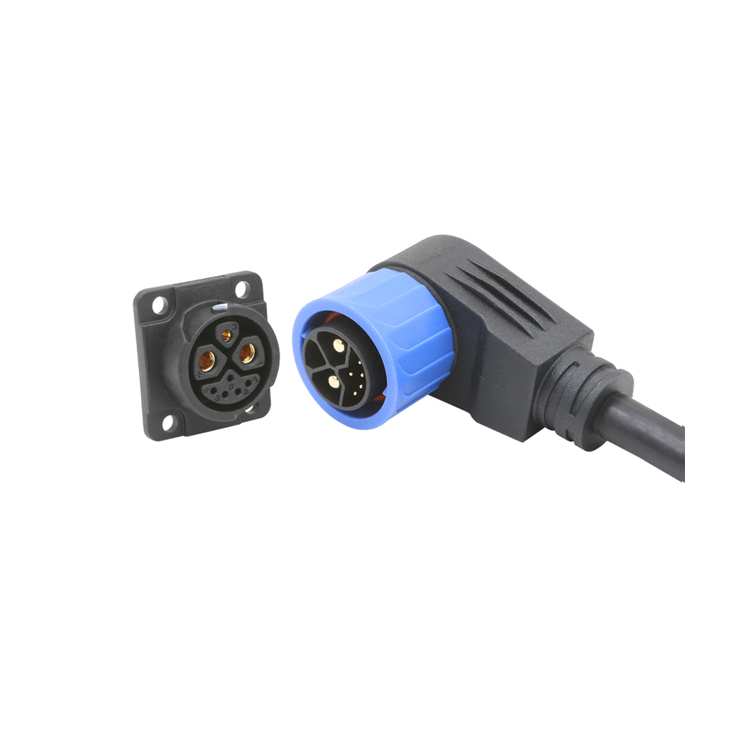

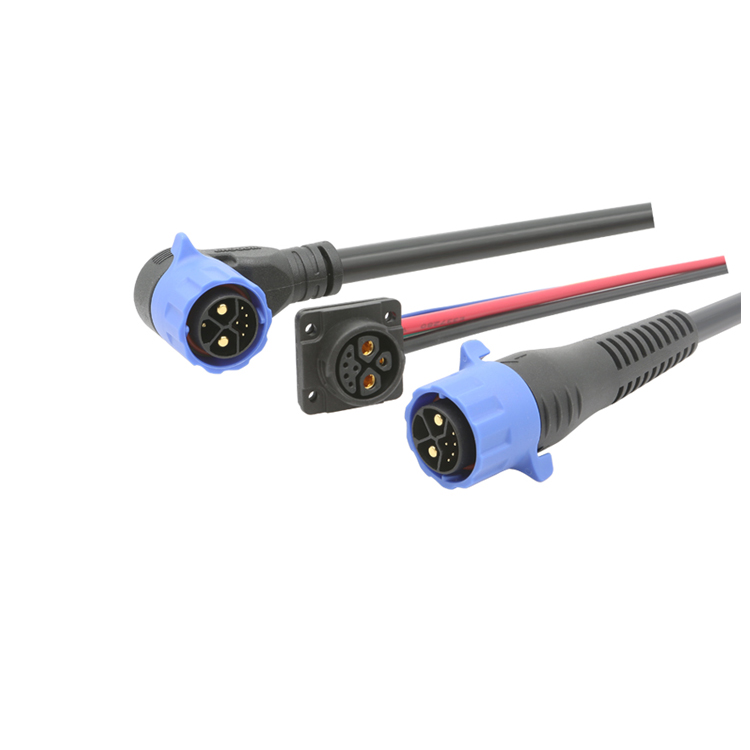

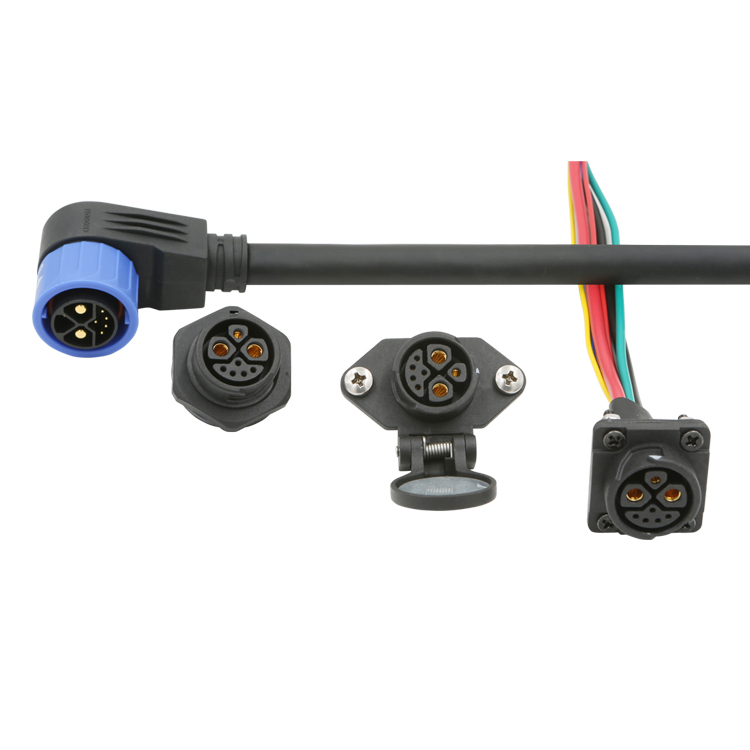

Large 2+1+5 Pin (50A+15A+5A)

Large 2+1+5 是一款电源信号混加连接器,支持额定电压80V DC、额定电流40A,具备IP67对配防护等级、3000次插拔寿命及-40°C至105°C的宽温工作范围,能够在严苛环境下实现稳定可靠的连接性能。

优点:

● 自锁锁紧结构
● 锁紧时有咔嗒提示声
● 插头&插座均有90°弯头出线,可减少整体高度
● 有带着力特征的锁环,易于操作
● 材料符合RoHS和REACH环保要求

规格参数 行业痛点 产品定位 产品特性 应用范围 合作案例 FAQ 相关产品

规格参数

机械寿命:3,000 Cycles

额定电压:80V DC

工作温度:-40°C to 105°C

插拔力:<100N

额定电流:40A + 15A + 5A

防护等级:IP67互配

接线方式:焊接

耐电压:1,500V AC

盐雾:5% Nacl, 48H

接线范围:Power 9AWG/ Max

Signal 1 Pin 16AWG/  Max

Signal 5 Pin 20AWG/  Max

绝缘电阻:>100MΩ at DC 500V

阻燃等级:
UL94V-HB (Plastic Material)/ Plug Side
UL94V-0 (Plastic Material)/ Panel Side

行业痛点

随着电动两轮及三轮车市场的发展,电池连接接口正面临新的技术与合规要求:

● 法规与安全要求提升
全球主要市场对电池系统提出了"通信能力与防水性能(如IPX7)"要求,推动接口从单一电力传输向更高集成度演进。

● 应用环境日益严苛
高频充换电及户外复杂工况,对连接器的防水性、耐久性与连接稳定性提出更高标准。

● 早期方案局限
传统接口以电力传输为主,难以同时兼顾通信、安全与可靠性需求。

● 先发创新与行业演进

早在2015年前后,Chogori基于全球领先驱动系统客户在电动两轮车领域的应用需求,于早期市场率先推出集电力与信号一体化设计的Large2+1+5系列连接器解决方案。该方案在实际应用中不断验证与迭代 ( Large pro ),逐步被行业广泛采用,推动电动两轮/三轮车电池接口向集成化与高可靠性方向发展,并成为主流技术路径之一。

产品定位

Large 2+4 / 2+1+5系列是面向电动两轮/三轮车电池充放电应用的成熟可靠的连接解决方案。产品支持最高80V DC / 40A,具备IP67防护等级及3000次插拔寿命。通过电力与信号一体化设计,满足复杂工况下的稳定连接需求,已在行业中获得广泛应用,成为主流接口方案之一。

产品特性

1. 混合电力与信号一体化传输
2+4/2+1+5引脚设计可同时实现高功率充电和高可靠性信号传输,满足BMS与整车之间的实时通信需求,解决了传统电源连接器“只供电不通信号”的痛点。
2. IP67高等级防护
采用高等级密封结构,在户外雨雪、灰尘、泥沙、水汽等恶劣环境中确保电气与信号传输的稳定性。
3. 3000次高耐久插拔
适配换电柜等高频使用场景,确保连接器在长期频繁插拔条件下性能稳定。
4. 产品款式多样,充放电方案齐全
覆盖充放电双向应用,同时提供面向To C家用充电和To B商用换电的全套解决方案。

应用范围

Chogori Large 2+4 / 2+1+5系列连接器,“保持原创,继续领先”( Large pro ),已具备行业验证与规模应用基础。主要在以下四个关键场景中发挥作用:

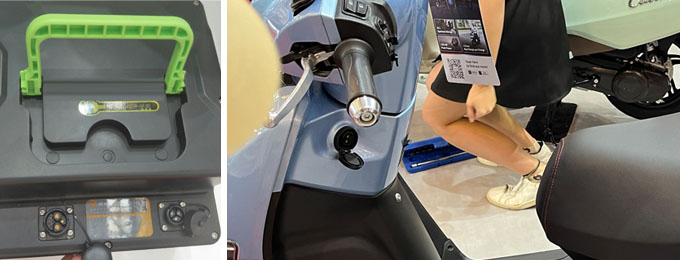

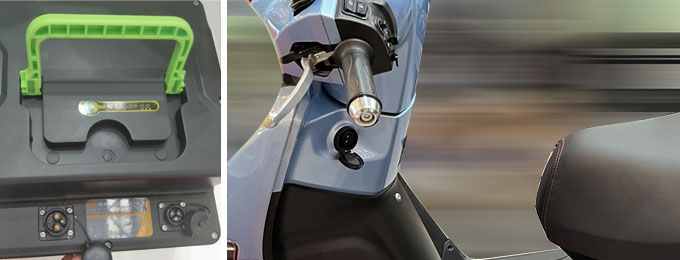

1. 整车充电口
作为整车端接口连接外部充电器,实现安全高效充电,IP67防护适用于户外环境。
2. 电池端充电口
集成于电池包,支持对接车载或外部充电设备,兼顾紧凑设计与便捷插拔。
3. 电池放电口
为整车提供电力输出,同时支持BMS信号传输,实现电池状态监控与安全管理。
4. 换电柜接口
适配高频插拔场景,3000次插拔寿命与可靠锁定设计保障长期稳定运行。
该系列产品覆盖了电动两轮车从家用充电到商用换电的完整电力交互链条,为整车制造商、电池厂商、充电设备商及共享出行服务商提供统一、安全、高效的电池接口解决方案。
